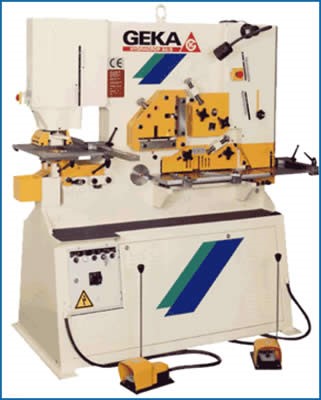

Гидравлические комбинированные пресс-ножницы для пробивки и рубки

Гидравлические пресс-ножницы

Технические характеристики



55/110

Рубка листовой стали, мм

300 х 15
200 х 20

Длина ножа для рубки листа, мм

305

Рубка проката, квадрат, круг, мм

40

Рубка уголка, 90 градусов

130 х 130 х 13

Рубка уголка (обеих полок сразу) 45гр.

70 х 70 х 7

Размеры вырубного ножа, мм

90 х 42

Макс. толщина листа для вырубн. ножа

10

Пробивка отверстий, усилие , кН

550

Пробивка отверстий (диаметр в листе)

40 в 10
20 в 20

Гибочный пресс - опция, усилие кН

550

Гибочный пресс, мм

500

Опускание инструмента в минуту, мм


25



Комбинированный гидравлический прес для пробивки и рубки серии HIDRACROP имеют два рабочих гидроцилиндра и соответственно два рабочих места: модуль пробивки и остальные операции. Оператор может выполнять несколько разнообразных задач:

- Рубка уголка, листа, балки, швеллера, проката под прямым углом
- Рубка уголка и листа под углом

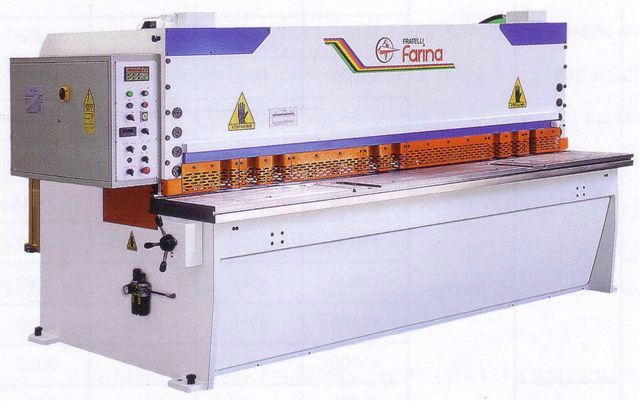

Гидравлические гильотинные ножницы FARINA

Гидравлические гильотинные ножницы

Технические характеристики гидравлических гильотинных ножниц FARINA



Модель



CFO 213

CFO-220

Длина резания

мм.

2050

2050

Глубина зева

мм.

500

500

Макс. толщина листа

мм

8

12

Производительность

цикл/мин

40

25

Ход заднего упора

мм.

750

1020

Мощность главного мотора

кВт

22

37

Вес

кг.

8800

15500

Длина

мм.

3850

2900

Ширина

мм.

2200

2300

Высота

мм

2300

2500



Система установки зазора между лезвиямиимеет ручной и моторизированный привод. Возможность регулировки хода лезвия станка позволяет экономить время при резке заготовок, ширина которых меньше длины ножей. Для надежной фиксации листа в процессе выполнения резки используется ряд гидравлических прижимных цилиндров. Возможность работы станка в автоматическом режиме позволяет производить быструю переналадку станка на резку деталей различных размеров и толщин, а так же исключает возможность ошибок оператора при переналадке. Станок оснащен защитной решеткой, что позволяет выполнять манипуляции в непосредственной близости к лезвию без риска возникновения несчастных случаев.

Вертикально-фрезерный ОЦ модели VCN515С II

Вертикально-фрезерный ОЦ

Технические характеристики станка VCN 515С II

Наименование

Характеристики

Стол

Размер стола, мм

1300 х 550

Максимальная нагрузка на стол, кг 1200

Размер установочных поверхностей 18 мм – Т-обр. пазы через 100 мм

Перемещение по координатам

Х, мм

1050

Y, мм

510

Z, мм

560

Шпиндель

Мощность шпинделя, кВт

30

Максимальная частота вращения, мин-1

8 000

Конус шпинделя

BT 50 MAS

Подачи

Рабочие подачи по осям X, Y, Z мм/мин

1-42000

Ускоренное перемещение по осям X, Y, Z мм/мин

42000

Автоматическая инструментальная система

Количество инструмента, шт.

24

Максимальный диаметр инструмента (с пропуском позиции), мм O105 (O240) мм

Максимальная длина инструмента, мм 350

Максимальный вес инструмента, кг

20

Время смены инструмента (от реза до реза), с

3,8

Параметры станка

Высота станка, мм

2810

Площадь станка, мм х мм

2924 х 2835

Вес станка, кг

7830

Система ЧПУ

MITSUBISHI, операционная система MAZATROL MATRIX – меню оператора на русском языке





Данная модель из серии VCN является наиболее популярной и востребованной и заменяет станки ГФ2171C5, универсальные фрезерные и сверлильные станки, которые используются в настоящее время при изготовлении деталей и узлов.

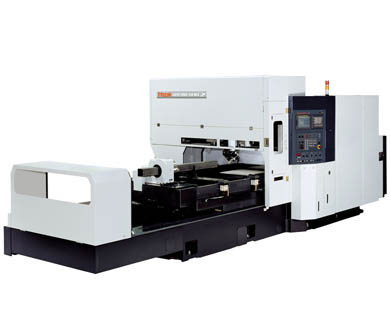

SPACE GEAR510 MARK II

Space Gear 510

Cпецификация на лазерный комплекс



Наименование

Значение

Примечание

Тип Машины

SG-510 MKII



Мощность Лазера

4.0 kW



Тип

Гибридный Тип



Mакс. обрабатываемыйразмер: mm



ПлоскийЛист

1525 x 3050 mm



ТолщинаЛиста

20 мм

Низкоуглеродистая Сталь

Объемная деталь

1175 x 2750 x 300 mm



Высота рабочего Стола

900 mm



От уровня пола

Maкс. Масса загрузки (kg)

810

Когда нагрузка распределена пропорционально

Система перемещения по осям

X (mm)

3345





Y (mm)

1545





Z (mm)

420



Системы двигателей по осям

AC Серво мотор

Цифровые серво моторы





X ось: Автоматическая центральная смазка

Y & Z оси: Смазка индивидуальная



Точность позиционирования

X & Y оси: +/- 0.01 mm



Мощность Лазера

4,0 квт.













Применение:

Данное оборудование позволяет:

- производить резку листового проката, труб, профилей и объемных деталей с использованием режимов 2D и 3Dобработки за один установ.

  • Режим 2-Dиспользуется для резки листов и пластин.
  • Трубыразличного профиля (круглые, прямоугольные, а так же профиля SADEF) можно обрабатывать при помощи вращающегося зажимного патрона с ЧПУ и держателей для длинных заготовок. Шесть осей под постоянным контролем ЧПУ позволяют осуществлять резку отверстий, пазов и скосов для сварки угловых конструкций и многих других деталей, не меняя при этом установок.



  • Режим 3Dзадействует компактную режущую головку с поворотом на 360° по оси A и на 135° по оси B. Устройство для бесконтактной профильной резки поддерживает постоянный зазор и не допускает механических повреждений детали.

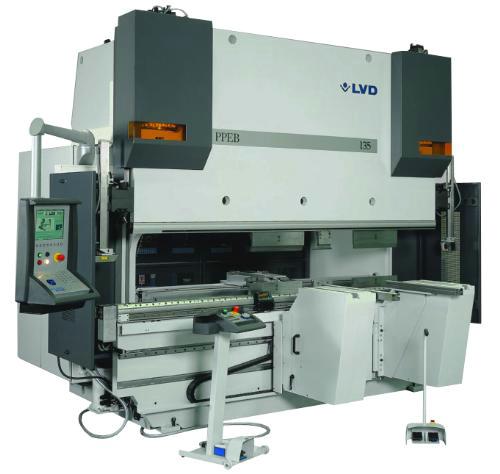

Листогибочный пресс PPEB 170/30

Листогибочный пресс

Технические характеристики



PPEB 170/30

Длина хода мм

200

Полезный вылет мм

400

Рабочая длина мм

3050

Рабочая скорость мм/с

13

Расстояние между стойками мм

2600

Расстояние стол/балка мм

400

Скорость возврата мм/с

130

Скорость перемещения мм/с

100

Усилие кН

1700

Ширина стола мм

120

Емкость гидр. системы л

350

Мощность кВт

22



Листогибочные прессы LVD PPEB представляют собой станок позволяющий производить автоматическую гибку деталей из листового металла толщиной от 1 до 8 мм. (включительно), что позволяет уменьшить количество сварных деталей, сокращает производственный цикл.

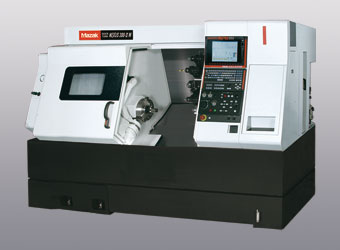

Токарный станок с ЧПУ QTS200M-II

Токарный станок

Технические характеристики станка QTS200M-II



Наименование

Параметры

1

2

3



Максимальный диаметр точения

660 мм

Предельные

Максимальный диаметр точения при максимально

360 мм

параметры

возможном вылете инструмента





Максимальная длина обработки

532 мм



Максимальный диаметр обрабатываемого прутка

65 мм

Перемещение по

Х координата

230 мм

координатам

Z координата

575 мм

Главный шпиндель

Диаметр патрона

200 мм (8")

Максимальная частота вращения

5 000 об/мин

Внутренний диаметр отверстия шпинделя

76 мм



Количество револьверных головок

1



Количество инструмента

12



Высота тела токарного резца

25 мм



Диаметр хвостовика расточной оправки

40 мм

Револьверная головка

Время смены инструмента

0,23 сек/ 1 позиция

Максимальная частота вращения приводного инструмента

4500 об/мин



Максимальный диаметр сверления на проход (стальная заготовка)

20 мм



Максимальная резьба, нарезаемая метчиком (стальная заготовка)

М20х2,5

Быстрый ход

Ускоренная подача по оси Х

30 м/мин

Ускоренная подача по оси Z

33 м/мин

Ускоренная подача по оси C

555 об/мин



Привод главного шпинделя

26 кВт

Двигатели

Привод револьверной головки

5,5 кВт



Двигатель подачи СОЖ

0,18 кВт

Система ЧПУ

MAZATROL SMART (MITSUBISHI)



Применение токарного станка с ЧПУ QTS200M-II позволяет после обработки детали в одном шпинделе с одной стороны, автоматически переустановить деталь в противошпиндель и произвести обработку второй стороны. Приводными инструментами на револьверной головке можно выполнять операции связанные с сверлением, фрезерованием, обработкой плоскостей.

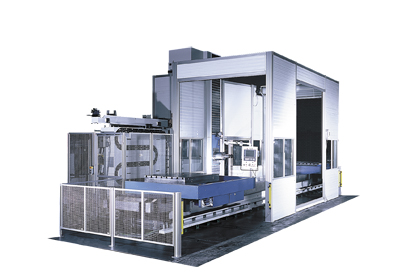

Горизонтально-расточной центр с ЧПУ UNIONKC 150/1

Горизонтально-расточный центр



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ KC 150/1:

Расточной шпиндель: Диаметр (мм)150.

Мощность привода макс. (кВт) 47

Крутящий моментмакс.(Нм) 2180

Диапазон скоростей (мин-1) 5..3000

СТОЛ: Размер стола (мм)1600 x 2000

Макс. нагрузка на стол (кг) 10000



ПЕРЕМЕЩЕНИЯ:

Ось-Х, поперёк стола: 3200мм.

Ось-Y, вертикальное движение шпиндельной бабки: 2000мм.

Ось-Z, стол продольно: 1500мм.

Ось -W, ход шпинделя: 750 мм.

Ось-В, вращение стола: 360 градусов.

УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТОВ:

Количество инструментов в магазине 40.



Резка листового проката на комплексе лазерного раскроя Impuls 4020R

Технические характеристики используемого оборудования:

  • мощность - 4 кВт;
  • максимальная толщина обрабатываемого листа - 12 мм;
  • минимальный диаметр вырезаемого отверстия равен толщине металла;
  • максимальные размеры листа - 2000х4000 мм;
  • два автоматических челночных стола;
  • точность позиционирования +/- 0,05 мм/м;
  • точность повторения +/- 0,02 мм;
  • оснащен вращателем для обработки труб и профилей диаметром до 500 мм и длиной до 4000 мм.



Программное обеспечение Cadman L обеспечивает высокий коэффициент использования листового проката при раскладках, возможность виртуальной обработки и т.д.

Реализация сквозного проектирования технологии изготовления деталей на комплексе лазерного раскроя и прессе листогибочном с ЧПУ обеспечивает сжатые сроки и гарантированно высокое качество.

Для выполнения Ваших заказов имеется возможность разработки необходимой конструкторской документации. При технологической подготовке производства при создании 3D моделей выполняется отработка КД, обеспечивается максимальный коэффициент использования материала, при необходимости предлагается изменение конструкции детали с целью повышения коэффициента использования.

Окончательная стоимость заказов определяется и согласовывается по результатам фактической проработки чертежей или файлов, представленных в форматах dxf, Parasolid, IGES, ProE Part, Solid Edge Part, с учетом объемов, сложности деталей и срочности исполнения .

Возможно выполнение заказа из материала Заказчика или Изготовителя.



Транспортные услуги для организаций и населения по РБ

  • перевозке грузов автомобильным транспортом;
  • перевозка сыпучих стройматериалов(самосвал, г/п 10 т);
  • автовышка АГП-18

Тарифы на оказание транспортных услуг







Марка транспортного средства

Тарифы за:

1 км(с НДС)

1 час ( с НДС)

1

МАЗ 54323 (20т)

0,74

16,26



Марка транспортного средства

Стоимость 1 час работ с НДС

1

Трактор ДЗ-133 (МТЗ 82)

25,42



Марка транспортного средства

Стоимость 1 час работ с НДС

1

Автогидроподъемник АГП-18

19,85

2

Автокран МАЗ 5337

39,68





Цены указаны в белоруcских рублях.
